ZGS系列预装美式变电站

ZGS系列预装美式变电站（美式变压器）

一，ZGS系列预装美式变电站（美式变压器）概述

ZGS系列预装美式变电站用于6KV和10KV环形电源，双电源或终端供电系统，作为高压配电计量，补偿控制和保护装置。除变压器外，预装置变电站的高压侧还装置了四位负载开关，双工位负载开关，备用保护熔断器和刺进式熔断器。控制装置，分配装置，补偿装置和电能计量装置根据用户要求组装在低压侧。

ZGS系列预装美式变电站可用于室内和室外。它广泛应用于工业园区，住宅区，商业中心，高层建筑等场所。

二、ZGS系列预装美式变电站产品类型的含义
?
ZGS1-2-3 / 4-5

Z：组合

G：普通盒子

S：S三相D单相

1：功能级代码（9 11）

2：H环Z端子

3：额外容量KVA

4：电压等级KV

5：特殊用处环境代码

箱式变压器 315kva箱式变电站 ZGS11美式箱变厂家专业制作-创联汇通示例图1

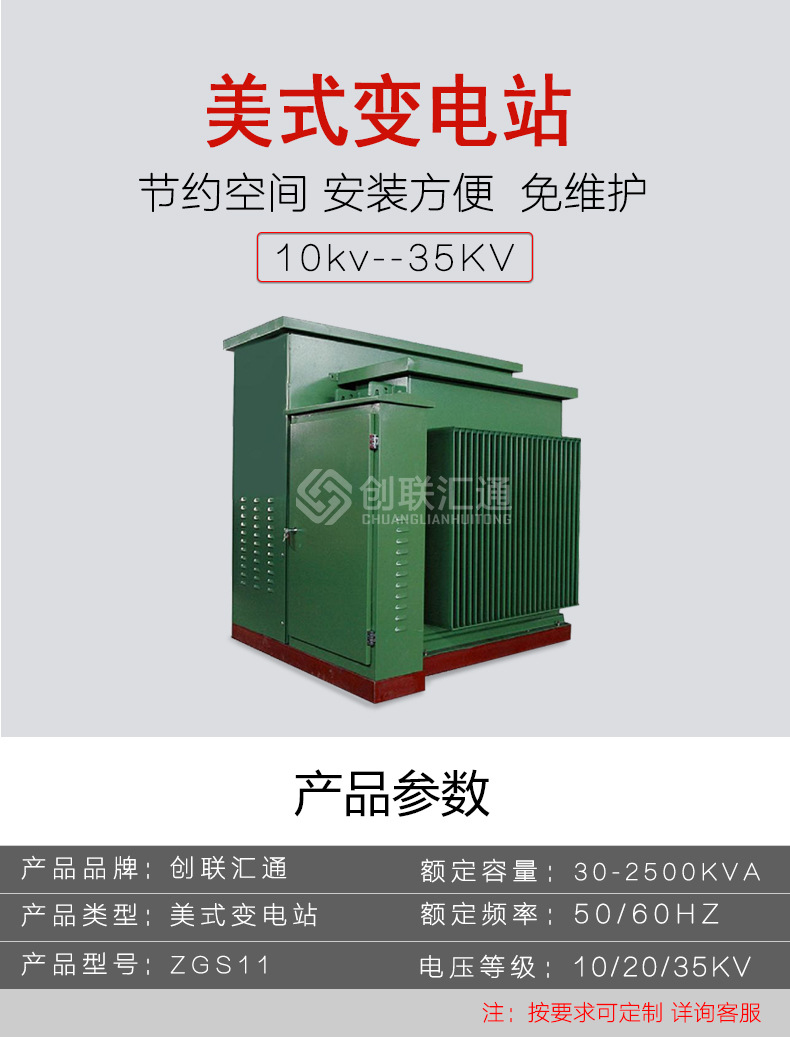

箱式变压器 315kva箱式变电站 ZGS11美式箱变厂家专业制作-创联汇通示例图1

箱式变压器 315kva箱式变电站 ZGS11美式箱变厂家专业制作-创联汇通示例图2

箱式变压器 315kva箱式变电站 ZGS11美式箱变厂家专业制作-创联汇通示例图3

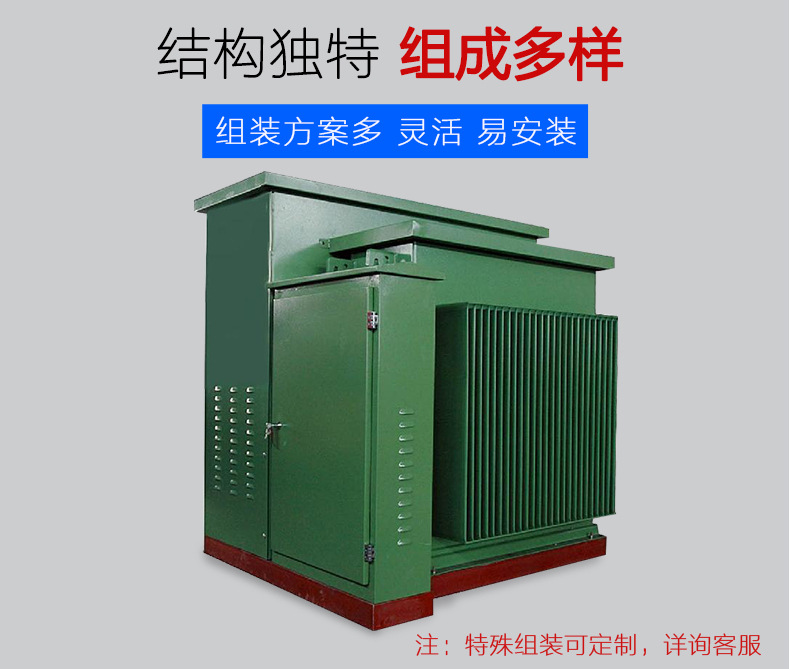

箱式变压器 315kva箱式变电站 ZGS11美式箱变厂家专业制作-创联汇通示例图4

箱式变压器 315kva箱式变电站 ZGS11美式箱变厂家专业制作-创联汇通示例图5

箱式变压器 315kva箱式变电站 ZGS11美式箱变厂家专业制作-创联汇通示例图6

箱式变压器 315kva箱式变电站 ZGS11美式箱变厂家专业制作-创联汇通示例图7

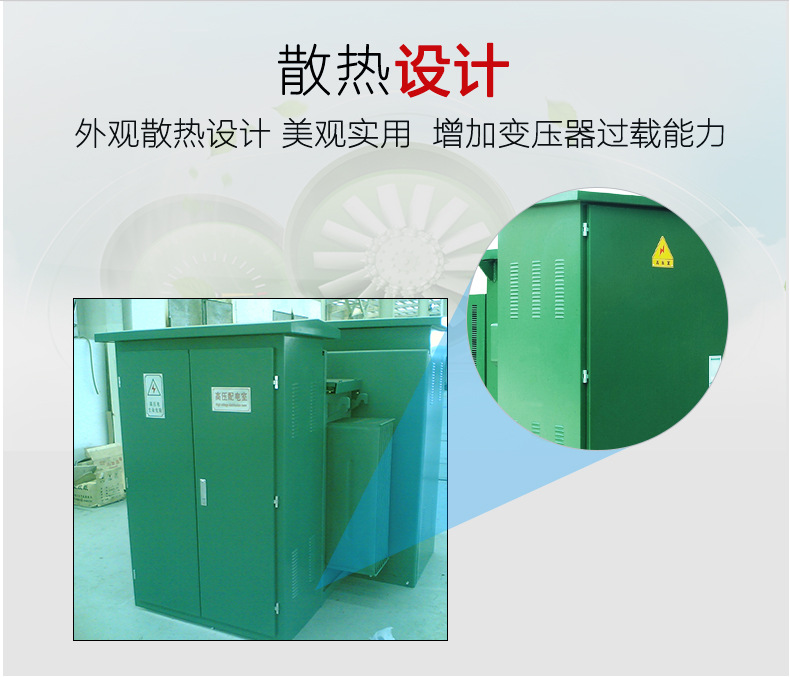

箱式变压器 315kva箱式变电站 ZGS11美式箱变厂家专业制作-创联汇通示例图8

箱式变压器 315kva箱式变电站 ZGS11美式箱变厂家专业制作-创联汇通示例图9

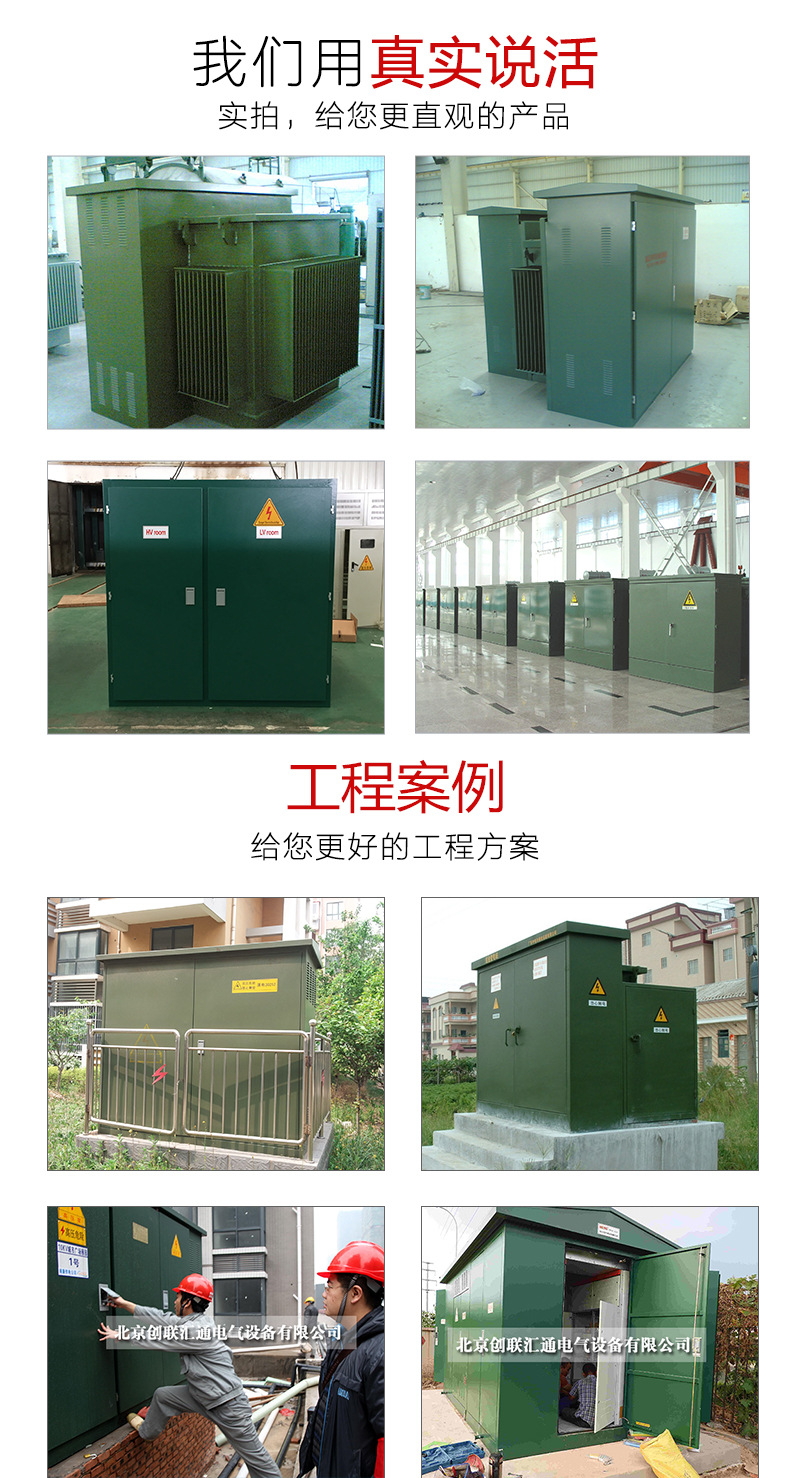

箱式变压器 315kva箱式变电站 ZGS11美式箱变厂家专业制作-创联汇通示例图10

箱式变压器 315kva箱式变电站 ZGS11美式箱变厂家专业制作-创联汇通示例图11

三、ZGS系列预装美式变电站结构特征

美式箱体可变结构分为前后部分。前面是高低压操作间隔。高压间隔包含高压端子，负载开关，无负荷分接开关，刺进式保险丝，减压阀，油位计和排油阀。低压间隔包含低压端子。后部是油箱主体和散热器。变压器绕组和铁芯，高压负载开关和保护保险丝都在燃油箱中。

未定义

四、ZGS系列预装美式变电站运用条件

1.海拔1000米（超出此规模，独自设计）

2.风压：不大于70Pa（相当于35m / s）

3.湿度：日平均值不超过95％，月平均值不超过90％。

4.环境温度：较高温度+ 40℃;较低温度 - 45℃

5.地震等级：水平加速度0.4m / 2s;笔直加速度0.15m / 2s

6.地震强度：8度

7.装置地点的倾斜度：不超过3度

8.装置环境：周围空气不该遭到腐蚀性，易燃气体和水蒸气的显着污染，不该有剧烈震动。

五、ZGS系列预装美式变电站技能功能

额外电压：10 / 0.4KV

较大工作电压：12KV

额外容量：125-1000KVA

一分钟工频耐受电压：35KV

雷电冲击耐受电压：75KV

短期容差电流：12KA / 2S 16KA / 1S

高压备用限流熔断器快速断开容量：50KA

空载电压调节：10KV / 2 * 2.5

环境温度：-45——40C度

答应的温升：65℃。

六、ZGS系列预装美式变电站功能特色

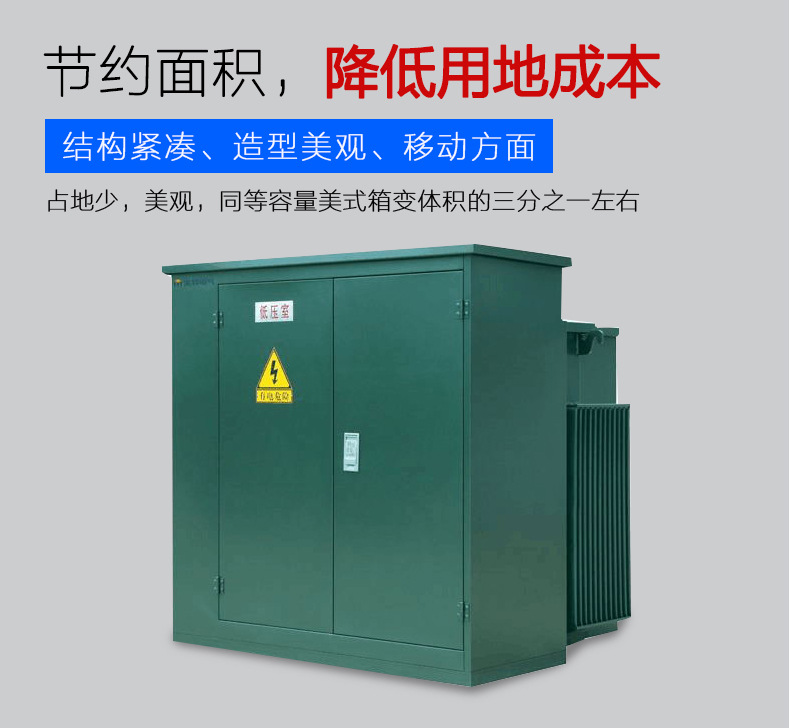

1.体积小，结构紧凑，仅占我国同容量箱的1/3左右;

2.全密封，全绝缘，无绝缘间隔，可靠保证人身安全;

3.它不仅能够用在环网中，也能够用在终端中。转化十分便利，提高了电源的可靠性。

4.低损耗，低于国产S9变压器损耗;

5.电缆接头可承受200个负载电流，可在紧急情况下作为负载开关运用，具有阻隔开关的特色。

6.选用双保险丝保护，降低运转成本。刺进式保险丝是双敏感保险丝（温度和电流）。

7.选用三角/星形O型衔接方法和三相五柱结构，具有电压质量高，中性点无漂移，箱体无加热，噪音低，防雷功能好等长处。
