美式箱变全面介绍

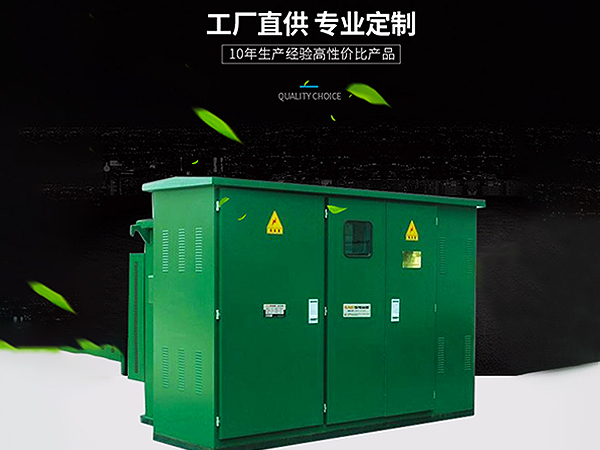

　　1、美式箱变：

　　1)、箱变的接线形式

　　一路或两路10KV进线;单台变压器，容量一般选用500KVA~800KVA;低压出线电缆4~6路。

　　2)、箱变的主要部件

　　变压器、10KV环网开关、10KV电缆插头、低压桩头箱体等主要部件组成。它具体积小、有造价低便于安装等优点。

　　美式箱变的优缺点

　　3)、优点：体积小占地面积小、便于安放、便于伪装，容易与小区的环境相协调。可以缩短低压电缆的长度，降低线路损耗，还可以降低供电配套的造价。

　　4)、缺点：供电可靠性低;无电动机构，无法增设配电自动化装置;无电容器装置，对降低线损不利;噪音较Ⅲ型站和Ⅴ型站要高，因为Ⅲ型站和Ⅴ型站是将变压器安放在室内，起到隔音的作用;另外，将Ⅲ型站和Ⅴ型站的集中一电磁辐射分解成多点辐射;由于不同容量箱变的土建基础不同，使箱变的增容不便;当箱变过载后或用户增容时，土建要重建，会有一个较长的停电时间，增加工程的难度。

　　由于箱变的结构的不同使用的地方也不同，供电的网络也不同

　　因为美式箱变结构不同可靠性不同，因此适用的场合也不同。当美式箱变的容量选用的较小而小区的建筑面积较大时，应用的箱变会增加很多，从而使在架空线上支接的负荷点增多;当减少架空线的支接负荷点时必定要增加箱变的串接数量，从而使网络结构薄弱。要克服小容量箱变而带来的网络结构薄弱的问题，较好使用环网站解决。
