关于美式箱变油浸式负荷开关的简单介绍

美式箱式变换是一种基于变压器开发的综合电气设备。其特点是简化了高压侧负荷开关和环网开关的结构，并将其浸入与变压器相同的油箱中，体积大大降低，成本相应降低;另一个特点是采用双熔丝保护，熔断器具有电流和温度双灵敏度特性，保护灵敏度和可靠性都有很大提高。

首先，美式箱变的结构

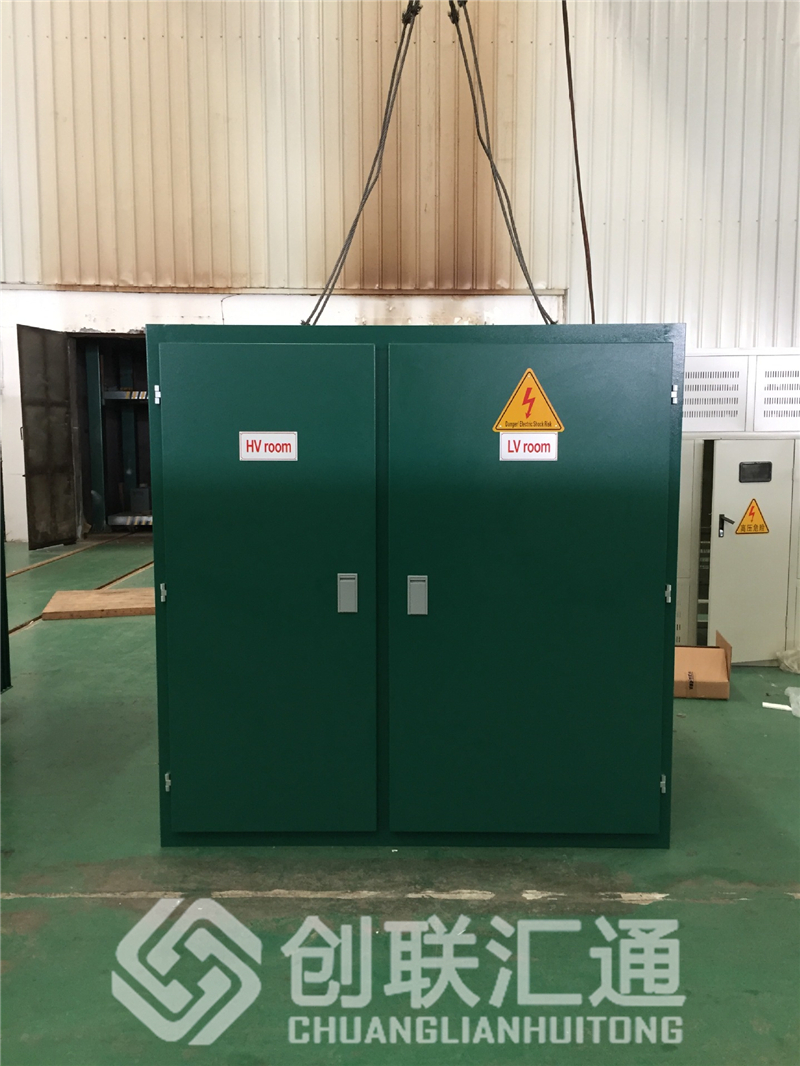

美式箱体结构分为两部分：前部和后部。前面是高压和低压操作间隔。操作间隔包括高低压端子，负载开关，空载电压分接开关，插入式保险丝，压力释放阀，油温表，油位计，注油孔，油阀。

后部为注油箱体和散热器，变压器绕组和铁芯，高压负荷开关和保护保险丝均在注油箱体内。盒子是完全密封的，带有隐藏的高强度螺栓和耐油丁腈橡胶垫圈，用于密封盖子。

二，油浸式负荷开关

1，结构

油浸式负荷开关是一种三相联动开关，带有弹簧操作机构，可完成负荷分解和关闭操作。负载开关分为两个位置和四个位置，分别用于终端型配电系统和环网型配电系统。

（1）油浸式四位负荷开关

（2）油浸式双位负荷开关

2，连接方式

T型和V型四位负荷开关的连接方式如下图所示。 T型四位负载开关更适用于环网供电模式。 V型四位负载开关更适合双电源供电模式。 。

3，接线方式

有关详细信息，请参阅“创联汇通电气设备产品手册”。
