美式箱变的结构组成

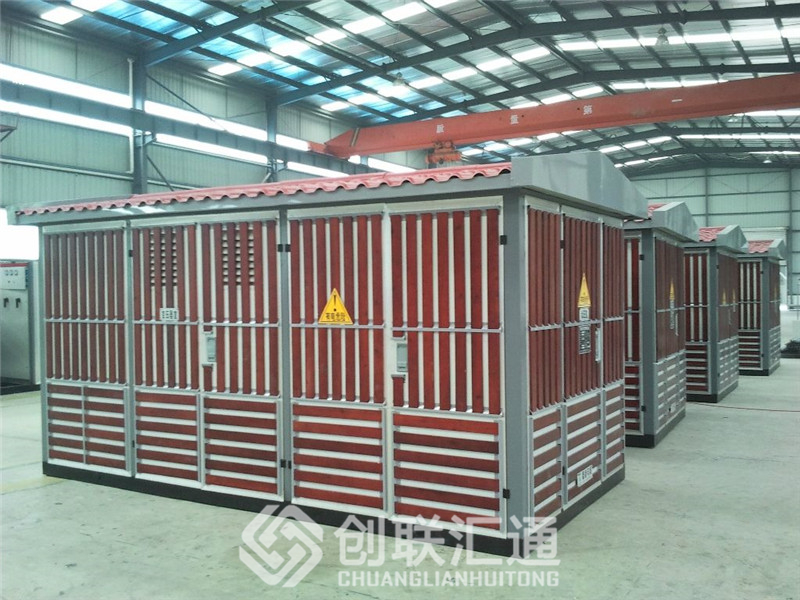

　　美式箱变箱体主要由底座、侧板、隔板、门和顶盖等部分组成。 箱体内分为高压室、变压室和低压室。高压室采用完善可靠的紧凑型设计，具有全面的防误操作连锁功能，可靠性高，检修方便， 高压开关设备可采用终端 负荷开关， 环网开关柜等。变压器室可安装容量为1600Kvar以下，电压为12/0.4KV的油浸式或 干式变压器，并设有隔离防护网，变压器室可采用自然通风或强迫通风，根据需要加装自动温度控制器， 室温监视和自动启闭的通风装置。 低压室配有配电、计量、 无功补偿等标准方案，可根据需要设计二次控制回路及出线数。

　　箱式变电站占地面积小。一般箱式变电站占地面积仅为5~6㎡，甚至可以减少3~3.5㎡。适合于在一般负荷密集的工矿企业、港口和居民住宅小区等场所，可以使高电压供电延伸到 负荷中心，减少低压 供电半径，降低损耗。低压供电线路较少，一般为4~6路。缩短现场施工周期，投资少。

　　采用 全密封变压器和SF6 开关柜等新型设备时，可延长设备检修周期，甚至可达到免维护要求。外形新颖美观，可与变电站周围的环境相互协调。城市供电部门，对自维箱变(250kVA或315kVA以上)，规定必需采用 高压计量，还有的场合，配出回路较多包括设置备用回路。这些情况下，设计者结合用电实际参考生产厂家选样本，进行优化设计。
