欧式、美式、卧式箱变的比较

欧式、美式、卧式箱变的差异探讨:

    欧式箱变在我国研发较早，从1985年起头北京、天津、东北等地一些变压器、凹凸压开关柜厂、研讨院、所等便起头了“组合式变电站”即此刻所称“欧式变电站”的研发、建造。

1990年11月、在电机部第一设备司带领的撑持下，由沈阳变压器研讨所构造，建立了以沈变所：贺以燕、王肇平、赵景莲任组长北京变压器二厂：刘景江、周永庆任付组长的，天下“组合式变电站同一设想组”。并从北京变压器二厂、北京第二、第三开关厂、北京变压器厂北、锦洲高压开关厂、广州南阳电器厂、佛山变压器厂等20个单元，抽调有相干设想经历的22名专业工程手艺职员,组成同一设想组成员。在北京通洲，北京变压器二厂起头了“组合式变电站”天下同一设想事情。

在“组合式变电站”同一设想中，他们按机器电子产业部1989年颁布的《组合式变电站专业尺度ZBK4001-89》和能源部1989年颁布的尺度《箱式变电站手艺前提》，并鉴戒日本产业尺度《箱式高压变电站JISC4620-1986》停止同一标准的设想。

转眼间“欧式变电站”的成长曾经历了20年过程，集20年的研讨、开辟、出产建造、运转经历，使其在各方面加倍成熟。在利用遥控、遥测手艺停止监控的也日趋增加；但不管怎样变，其根基布局依然未变；欧式变电站团体依然是由：箱体、高压室、高压室、变压器室构成，现详细论述以下。

（一）、箱体布局

欧式变电站的箱体是由：底座、外壳、顶盖三部门构成。

底座普通用槽钢、角钢、扁钢、钢板等,组焊或用螺栓毗连牢固成形；为知足透风、散热和收支线的需求、还应在响应的位置开出条形孔和巨细适度的圆形孔。

箱体外壳、顶盖槽钢、角钢、钢板、铝合金板、彩钢板、水泥板等停止折弯、组焊或用螺钉、搭钮或相干的公用附件毗连成形。

不管那种质料的箱变壳体，按尺度要求必需具备：防晒、防雨、防尘、防锈，防小植物（如蛇）等进入的五防功用。欧式变电站的壳体为避免酷热夏日激烈的日光辐射，其顶部普通都设有导热系数较低的隔热质料作填料。经常使用的填料有：岩棉板、聚苯乙烯泡沫塑料等。

在同一设想的传统“组合式变电站”中，普通在壳体中也添补隔热填料，这类方式今朝大大都设想者已不在采取，这是由于：隔热填料固然能避免酷热夏日激烈的日光辐射，同时也障碍了变压器运转时发生大量热量的披发，以是设想者们除保存在壳体上冲百页窗孔的方式外，同时采取加大散热面积、增强氛围对流的方式散热，同时还可削减制形成本。

欧式箱变的概况处里：

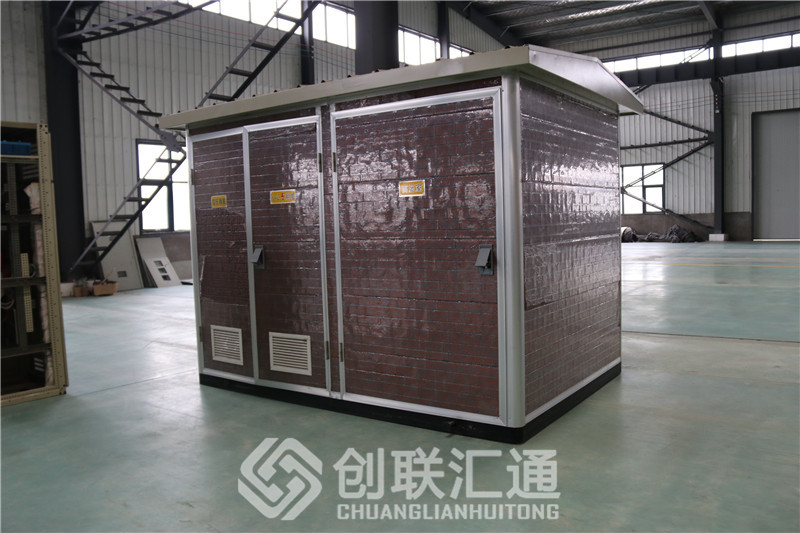

欧式箱变概况处里的方式较多，我国北方大多采取传统的喷漆、烤漆、喷塑等方式停止处置；在我国南边经济发财地域，除采取上述方式外，还在水泥板布局的壳体外贴上彩色瓷砖，或贴贴面等方式停止概况处置，分外是置于室第小区的箱变表面，与本地修建物的气概加倍和谐、同一。

（二）、高压配电装配布局

欧式箱变高压配电装配，从进线体例上分为：终端型、还网型两种；从进线方位上分可分为：从箱体顶部排挤进线（传统箱变用此法较多）和操纵高压电缆沟从地下收支线，这是当代设想较为遍及的采取方式。

从配电装备上，传统箱变采取的高压开关有：FN-10/400-630A系列的高压负荷开关，这类开关动、静触点均表露于氛围中，易较着看到开关触点的通、断状况；再配装FFLAJ-50-100A带座熔断器，接地开关、避雷器、带电显现器；它将开干系统封锁于带有机玻璃察看的高压柜门内，经由过程操纵手柄，动员开关操纵机构，停止开、断与接地操纵。这是传统终端型箱变的较简朴，经济的经常使用布局。

今朝采取以SF6气体为灭弧介质的SF6系列负荷开关较多,其本钱高于FN-10系列高压负荷开关。这类开关布局、有带熔断器、不带熔断器、接地开关等，但普通都装有带电显现器；操纵机构通常是手动，也有电动操纵的。带熔断器的，当回路呈现短路毛病能自堵截开关，庇护电路及变压器、开关等装备。

另有以真空为灭弧介质的真空开关，这类开关能够零丁利用、也可与熔断器配用，还可与SF6系列负荷开关串接利用，不外如许将使本钱增大，如用户无出格要求不须如许利用。

高压计量

高压配电装配中，如用户有高压计量要求的，还须设置高压计量柜。

我国各地供电部分，对高压或高压计量题目没有同一的要求。西北地域供电规程划定：变压器容量大于160KVA时，必需采取高压计量；高压计量柜开关必需由供电部分节制。北京、天津等华北地域供电部分则以为：箱式变电站计量应以高压侧为好，如许，能够进步供电靠得住性，削减高压计量带来的不不变身分，对变压器自己的消耗，可折算成电费，由用户承当。

箱式变电站高压计量柜的布局普通由：CT、PT、及计量表计，遥控、遥测装配等组成。

欧式箱变高压柜体的深度，按照所选开关、开关柜的型号、出产厂家的分歧而分歧；高压柜体的宽度，与环网或终端型、是不是有高压计量有关，应按照以上详细环境矫捷肯定。

（三）、变压器室布局

欧式箱变都设有自力的变压器室，变压器室首要由：变压器，主动控温体系，照明及宁静防护栏等组成。

变压器运转时，将在箱变中发生大量的热量向变压器室内披发，以是变压器室的散热、透风题目是欧式箱变设想中应重点斟酌的题目；变压器运转时，络绎不绝的发生大量的热量，使变压器室的温度不竭降低，分外是情况温度高时，温度降低更快，以是只靠天然透风散热常常不克不及包管变压器靠得住、宁静运转；欧式箱变设想中，除变压器容量较小的箱变采取天然透风外，普通都设想了测温庇护，用强迫排风办法加以处理。该体系首要由丈量装配，测变压器室温、油温都可。然后经由过程手动和主动节制电路，对排电扇是不是必要投入，按变压器靠得住、宁静运转温度的设定规模停止设置节制。

变压器油箱内顶层的许可较高温度，按国标《GB1094.1-5-8》和《变压器运转规程》划定，不跨越95?C度；干式变压器线圈概况温度不跨越80?C度的划定限值，为排电扇投入运转温度的较高设定上限。

变压器室内普通设有照明装配，该照明装配普通应知足开门即灯亮，关门即灯灭的要求停止设想节制。变压器室的防护栏是欧式变设想者们普遍采取的宁静防护主要手腕，以是普通欧式箱变均有此布局。

欧式箱变中，变压器既可选用油浸式变压器，也可采取干式变压器，但因为干式变压器价钱较高，以是在用户没有出格要求的环境下，应首选油浸式变压器、以下降制形成本。变压器容量普通在100－1250KVA为好，较大不该跨越1600KVA。

（四）高压室布局设想

欧式箱变的高压室按工矿企业或室第小区的利用场合的分歧，在设想布局上应有所分歧。普通对工矿企业利用的欧式箱变，应对动力供电、照明供电停止分隔设想。在采取高压计量时，普通环境下，供电局要求对比明用电停止分隔计度，这首要是由于照明用电的单元代价，广泛高于动力用电。在室第小区利用的变电站在布局设想上，则不须斟酌动力用电的题目。

欧变高压室的输前途数，在布局设想上按照变压器容量巨细和用户利用需求的分歧而分歧。变压器容量小，用户需求输前途数较少的可少设；而变压器容量大，用户要求输入前途数多的，可斟酌设想路数多一些，还可斟酌按带走廊操纵情势停止结构。

高压开关等装备及仪表的挑选

在箱变的传统设想中，总开关以选用：DW10、DZ10、DW15系列开关为主；而在现阶段设想中，从价钱、质量等身分综合斟酌，笔者保举利用常熟开关厂、群众电器厂等出产的系列产物。

在高压回路中，对是不是选用断绝开关的题目：从电路布局及宁静的综合身分斟酌，不管总路或歧路，设想断绝开关较为妥帖；但使会使欧变体积，本钱增高；以是笔者以为，可按照用户要求与否，矫捷斟酌。对采取高压计量的，计量CT、PT应挑选精度较高的；仪器，仪表可选用正泰等单元出产的产物。

在箱变的高压柜中，因异步机电、变压器、日光灯均为感性负载、它们将使电网功率身分降落，影响供电质量，以是按普通要求、都应接入无功抵偿电容器。

美式箱变

美式箱变进入我国的研发、设想、出产时候与欧变比力，相对较晚。因美式箱变与欧式箱变在其布局上相差甚大，但它又具有欧式箱变没法比的一些上风，以是引入我国，并且现在已具有相称数量的用户，现已成为我公司的首要产品。

美式箱变布局特性、上风首要有以下方面：

（一）、美式箱变体积小，重量轻，制形成本低

美式箱变没有自力的变压器室、这是使美式箱变体积大巨细于欧式箱变的身分之一。

美式箱变的变压器间接表露于户外，首要是操纵变压器油停止冷却，绝缘和散热。变压器的散热片、也是变压器散热的主要路子。

开断变压器的负荷开关置于变压器内，变压器的高压侧出线间接与负荷开关的出线端相连，负荷开关的进线端，则与箱体侧壁上，美式套管井毗连。高压出线也置于箱壁上，使高压侧出线间接与高压柜相连，使高压侧母排的毗连距离也大大收缩。这些布局特性使美式箱变的体积和同容量的欧式箱变比，仅为其的三分之二，乃至更小。

工作老是一分为二的，恰是因为美式箱变的这些布局松散、体积小的长处，也给它带来了一些没法降服的错误谬误，其首要弱点是：

因为负荷开关，熔断器与变压器死心、线圈均在一个箱体内，以变压器油作为它们的配合绝缘和冷却介质，而负荷开关的开断、熔断器遇短路电流而熔断的进程，将不成制止的发生电弧，使变压器油碳化、游离，致使变压器油加快老化，使绝缘下降。

其次，美式箱变因为其布局特性，也使输前途数的增添，遭到必然程度的限定。

卧式箱变

卧式箱变是近两年成长起来的一种新型产物，以其设想松散，体积较小、制形成本较低，而遭到制造厂商和用户的爱好。这类箱变今朝在我国南边经济发财省市成长较为敏捷。

卧式箱变动精确的讲，应称为西欧一体化箱变，更加贴切。卧式箱变的表面形同欧式箱变，但体积却大巨细于欧式箱变，略大于美式箱变。这是由于卧式箱变的变压器、负荷开关及高压出线体例根本与美式箱变不异、但它有自力的变压器室。因为高、高压出线均在侧壁，以是变压器室不需斟酌防护栏等举措措施。因卧式箱变体积小、松散的布局特性，使一些设想者对其顶盖设想也大大简化（不加隔热层等），仅保存了天然透风散热冷却运体例。使置于箱变体内的变压器的散热程度大大下降。其散热成为值得切磋的题目。

卧式箱变、美式箱变的计度体例及无功抵偿的设想根本与欧式箱变近似。

综上所述，欧式箱变的综合机能目标优于美式、卧式箱变，但制形成底细对较高；美式箱变体积小、布局松散、制形成本低等长处深受用户爱好；但其缺点也不容轻忽；卧式箱变的布局体积等居于两者之间，但其造价相对较低，目前也得到迅速发展。

 。
