美式箱变、欧式箱变、临时用电箱变,区别在哪里

　　一、美式箱变(简称“美变”)

　　1、美变的接线形式:一路或两路 10KV 进线;单台变压器，容量一般选用 500KVA~800KVA; 低压出线电缆 4~6 路。

　　2、美变的主要部件：变压器、 10KV 环网开关、 10KV 电缆插头、低压桩头箱体等主要部件组成。它具体积小、有造价低便于安装等优点。

　　3、美变优点：体积小占地面积小、便于安放、便于伪装，容易与小区的环境相协调。可以缩短低压电缆的长度，降低线路损耗，还可以降低供电配套的造价。

　　4、美变缺点：供电可靠性低;无电动机构，无法增设配电自动化装置;无电容器装置，对降低线损不利;噪音较Ⅲ型站和Ⅴ型站要高，因为Ⅲ型站和Ⅴ型站是将变压器安放在室内，起到隔音的作用;另外，将Ⅲ型站和Ⅴ型站的集中一电磁辐射分解成多点辐射;由于不同容量箱变的土建基础不同，使箱变的增容不便;当箱变过载后或用户增容时，土建要重建，会有一个较长的停电时间，增加工程的难度。

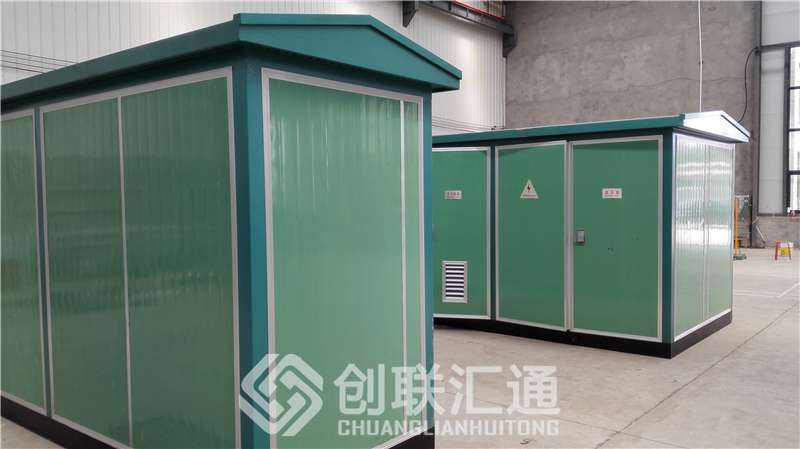

　　二、欧式箱变(简称“欧变”)

　　1、欧变的接线形式：

　　a )单台配变形式—两路 10KV 进线;单台变压器容量一般在 500KVA~800KVA ;低压出线电缆一般为 4~6 路。

　　b )两台配变形式—两路 10KV 进线;两台变压器，每台变压器的容量在500KVA~800KKVA; 低压出线电缆一般为 8~12 路。

　　2、欧变的主要部件：变压器、 10KV 环网开关柜、低压电容器、低压开关等主要部件组成，相当于将Ⅲ型站的设备紧凑安装在金属的箱体内，使Ⅲ型站小型化。欧式箱变的体积比美式箱变要高要大，造价也比美式箱变要大。

　　3、欧变优点：噪音与Ⅲ型站和Ⅰ型站相当;辐射较美式箱变要低，因为欧式箱变的变压器是放在金属的箱体内起到屏蔽的作用;可以设置配电自动化，不但具有Ⅲ型站和Ⅰ型站的优点，而且还有美式箱变的主要优点。

　　4、欧变缺点：体积较大，不利于安装，对小区的环境布置有一定的影响;

　　三、临时用电箱变

　　1、箱变的接线形式：施工现场临时用电箱的接线是用五芯电缆连接，二级配电箱的入线，从一级配电箱的空气断路器引出，黄、绿、红分别接A、B、C相，蓝色线接零，黄绿相间的花色线接接地线排，并在电箱附近就近接地，

　　2、箱变的主要部件：是将高压电器设备、变压器、低压电器设备等组合成紧凑型成套装置

　　3、优点：具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便、以及可移动等特点，与常规土建式变电站相比，同容量的箱式变电站占地面积通常仅为常规变电站的1/10~1/5，大大减少了设计工作量及施工量，减少了建设费用。在配电系统中，可用于环网配电系统，也可用于双电源或放射终端配电系统，是目前城乡变电站建设和改造的新型成套设备。

　　4、缺点：需在无导电尘埃，无爆炸危险、无腐蚀金属和电器元件的场所使用。

　　四、临时用电箱变适用地方

　　用于城市高层建筑、城乡建筑、豪华别墅、广场公园、居民小区、高新技术开发区、中小型电厂、矿山油田以及临时施工用电等场所，作为接受和分配电能并向用户提供低压电能之用。
