电工基础：11条变压器最基本常识，电工都应该懂

在电力系统的送变配电过程中，变压器是一种重要的电气设备。不管是工业企业，街道 小区 学校 办公楼，处处都可以见到变压器的身影，变压器在电力行业中的作用无比重要，作为电力生产厂家，关于变压器的知识 我给大家讲解一下下面变压器的11条常识。

1.变压器的原理

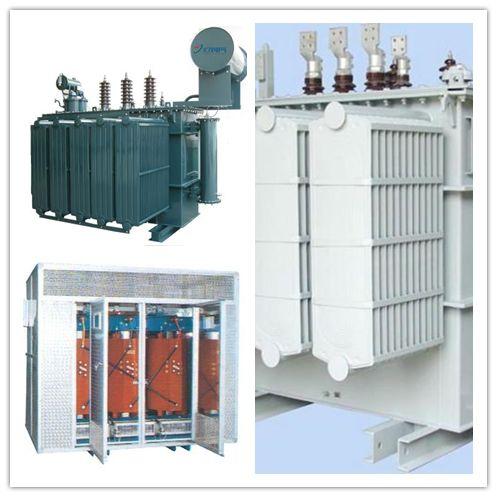

变压器是利用电磁感应的原理来改变交流电压和电流的装置，主要构件是初级线圈、次级线圈和铁芯（磁芯）。 下图是几种不同外形的变压器。

2.变压器的作用

变电压：提高或降低电压，将发电机发现出的前经过升压、输送、降压过程，将电压变换成居民或工业使用的电压等级。

变电流：变电压的同时改变电流的大小

隔离：将用户系统和供电系统进行隔离，起到缩小事故范围的作用。

3.变压器有哪些类型

A.油浸式变压器：用变压器油作为绝缘介质和冷却介质的变压器，铁芯和线圈全部浸在绝缘油中。

B.干式变压器：铁芯和线圈用环氧树脂材料浇铸，起到绝缘作用。

C.非晶合金变压器：近几年才研制出来的新型变压器，采用非晶合金材料作为磁路材料，耐温性能好。

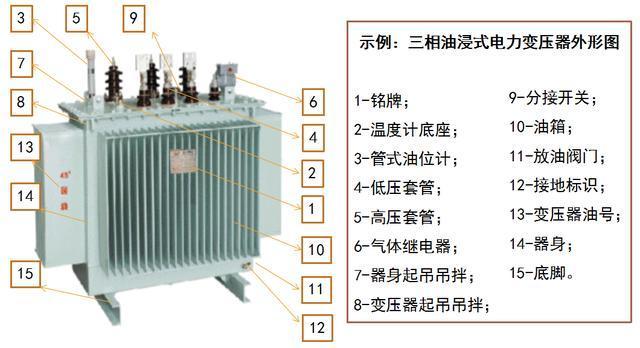

4.变压器部件是由哪些部分组成

A.器身主体：包括铁心、绕组、绝缘支撑

B.调压装置：即分接开关，（有载调压装置和无励磁调压）

C.油箱及片形散热器（翅膀）、套管

D.安全装置：吸湿器、气体继电器、滤油机和温度测量仪表等。

5.变压器油有什么用处

（1）绝缘作用：变压器油具体很强的绝缘性能，将绕组与外壳之间产生足够的绝缘强度。常见有DB25和DB45型。

（2）散热作用：变压器油根据受热上升原理在器身内和片形散热器间自然循环，通过散热器将热量散出，保持线圈的温度不会太高。

（3）消弧作用：在操作有载调压装置时，分接开关打开时会产生弧光，变压器油能将弧光熄灭，起到保护作用。

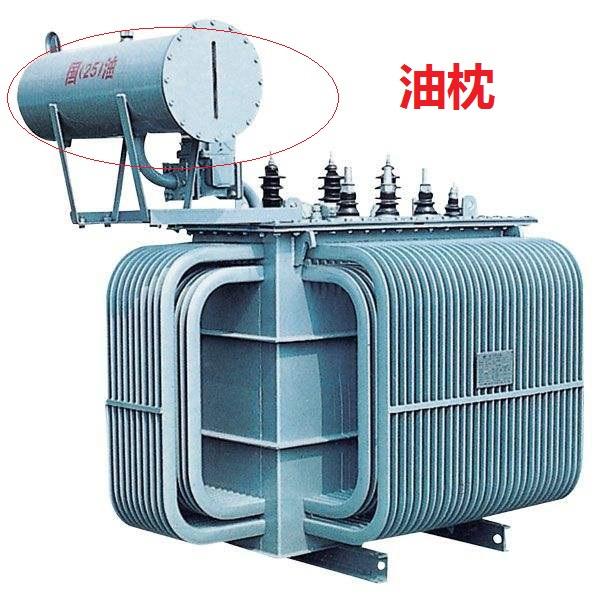

6.储油柜（油枕）的作用

油枕（储油柜）装在油箱的斜上方，有油管和油箱相通。当变压器油的体积随油温变化而膨胀缩小时，油枕起着储油和 补油的作用。防止油和空气接触而被氧化和受潮。油枕上装有油标管，有的还装有液位指示，用以观察油位的变化。

7.什么叫有载调压？

有载调压是变压器在带负荷运行时能通过转换分接头档位而改变电压的一种调压方式。

8.变压器在运行中有哪些损耗

变压器损耗有：空载损耗（铁损）：铁芯涡流产生的损耗，

负载损耗（铜损）：绕组的电阻发热产生的损耗。

9.变压器型号的表示方法

基本型号：S

设计序号或性能水平代号：11

额定容量：500KVA

高压侧电压：10KV

10.铭牌上有哪些主要技术数据

变压器一二次额定电压，额定容量，接线组别，一次、二次额定电流，变阻抗电压，分接开关调整电压范围、使用环境条件、变压器油的型号及重量等。

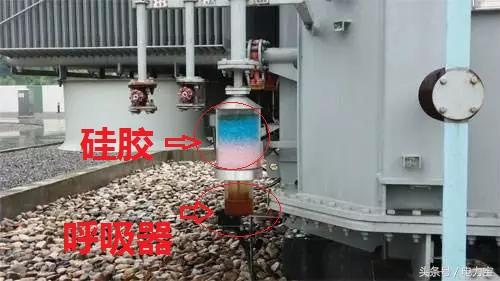

11.吸湿器（呼吸器）的作用是什么？

A.由于变压器在运行中温度会随时变化，导致变压器内部的油位升高或降低,必须将气体排出，否则压力会升高；可以理解为呼吸的过程，在此过程中起到防止油和空气直接接触劣化的作用。

B.在油的呼气通道上加装硅胶罐，变压器呼吸通过硅胶，排出的水分被吸收，水分到一定程度，硅胶的颜色会由蓝变红，此时需更换硅胶。图中所示。
